Воздушная система отопления: виды, типы и принцип работы

Воздушная система отопления — это инженерная система, в которой тепло по зданию переносит нагретый воздух. Теплогенератор или калорифер повышает его температуру, вентилятор направляет поток по воздуховодам, а решетки и диффузоры распределяют его по помещениям. В отличие от водяного отопления, здесь не нужны радиаторы и заполненные теплоносителем трубопроводы.

Коротко: воздушное отопление быстро реагирует на команды автоматики и может работать в одном комплексе с вентиляцией, фильтрацией, увлажнением и охлаждением. Однако результат зависит от проекта: необходимо рассчитать теплопотери, расход воздуха, сечения каналов, скорость потока, шум и температурный режим каждой зоны.

Источник тепла и воздухонагреватель

Воздух можно нагревать непосредственно в газовом или жидкотопливном теплогенераторе либо через теплообменник. Калорифер бывает водяным, электрическим или фреоновым. В последнем случае источником тепла обычно служит тепловой насос. Выбор зависит от доступных энергоресурсов, требуемой мощности, режима эксплуатации и требований безопасности.

Вентилятор

Вентилятор перемещает воздух по сети. Его подбирают одновременно по расходу и располагаемому давлению: производительности без учета сопротивления фильтра, нагревателя, воздуховодов, фасонных элементов и решеток недостаточно. Регулируемый привод позволяет изменять подачу и снижать энергопотребление при частичной нагрузке.

Воздуховоды и воздухораспределители

Подающие каналы доставляют нагретый воздух, а обратные возвращают его к установке в рециркуляционной схеме. Сечения выбирают по расчетному расходу и допустимой скорости. Теплоизоляция уменьшает потери, звукоизоляция и шумоглушители ограничивают распространение шума. Решетки и диффузоры должны подавать воздух без сквозняков и застойных зон.

Фильтры, заслонки и автоматика

Фильтры защищают оборудование и улучшают качество подаваемого воздуха. Заслонки переключают режимы, регулируют наружный и возвратный потоки, а противопожарные клапаны обеспечивают предусмотренное проектом разделение помещений. Контроллер получает сигналы датчиков температуры, давления, загрязнения фильтра и других параметров, управляет нагревателем, вентилятором и исполнительными механизмами.

Единой классификации по одному признаку недостаточно. Системы различают по зоне обслуживания, способу движения и обработки воздуха, расположению оборудования и источнику тепла.

Местные и центральные системы

Местная система нагревает воздух непосредственно в обслуживаемом помещении. К этой группе относятся тепловентиляторы, воздушно-отопительные агрегаты и газовые воздухонагреватели. Решение сравнительно простое, но не всегда обеспечивает равномерность температуры и полноценную вентиляцию.

Центральная система готовит воздух в одной установке и распределяет его по нескольким помещениям. Она удобна для зонального управления и объединения отопления с вентиляцией и охлаждением, однако требует места для оборудования и разветвленной сети каналов.

С естественной и механической циркуляцией

При естественной циркуляции поток движется благодаря разнице плотности теплого и холодного воздуха. Такая схема зависит от высотных и температурных условий, поэтому возможности регулирования ограничены. В механической системе движение создает вентилятор. Она стабильнее, позволяет обслуживать протяженную сеть и точно распределять расходы, но зависит от электроснабжения.

Прямоточная, рециркуляционная и смешанная схемы

Прямоточная схема использует только наружный воздух: после подачи в помещения он удаляется наружу. Она обеспечивает постоянное обновление воздушной среды, но в холодный период требует значительной мощности на нагрев притока.

Рециркуляционная схема возвращает внутренний воздух на повторный нагрев. Тепла требуется меньше, однако без добавления наружного воздуха такая система решает задачу отопления, а не вентиляции. Рециркуляция ограничивается или не допускается для ряда помещений с опасными, неприятно пахнущими или биологическими загрязнениями.

Смешанная схема объединяет наружный и возвратный потоки. Она позволяет обеспечить расчетный воздухообмен и одновременно сократить нагрузку на нагреватель. Соотношение потоков задается проектом и может изменяться автоматикой.

Канальные и бесканальные решения

Канальная система распределяет воздух по скрытой или открытой сети и обслуживает несколько зон. Бесканальные агрегаты устанавливают непосредственно в помещении. Первый вариант функциональнее, второй проще применять в больших однозальных пространствах, где нет необходимости разводить поток по отдельным комнатам.

Три функции можно объединить на базе одной воздухораспределительной сети, но оборудование и расчетные режимы у них различаются. Для отопления нужно компенсировать теплопотери, для вентиляции — обеспечить требуемую подачу наружного воздуха, для охлаждения — отвести избытки явного и скрытого тепла.

Общий расход выбирают по наиболее требовательному режиму, после чего проверяют работу системы во все сезоны. Летом через те же каналы можно подавать охлажденный воздух, а зимой — нагретый. При этом необходимо предусмотреть отвод конденсата от охладителя, защиту водяного калорифера от замерзания, фильтрацию и корректное переключение автоматики.

• — Быстрая реакция. После запуска теплый поток сразу поступает в помещения, поэтому температуру воздуха можно изменить быстрее, чем в массивной инерционной системе.
• — Несколько функций в одной сети. Воздуховоды могут использоваться для отопления, вентиляции, фильтрации и охлаждения.
• — Отсутствие радиаторов. В интерьере не требуется размещать отопительные приборы, а риск протечки жидкого теплоносителя отсутствует.
• — Зональное управление. Автоматика регулирует подачу и температуру для отдельных помещений с разной нагрузкой.
• — Подходит для больших объемов. Воздушные агрегаты применяют в складах, цехах, торговых и спортивных зданиях, где нужно быстро компенсировать изменение нагрузки.

• — Требуется место для каналов. В готовом здании проложить подающие и обратные воздуховоды сложнее, чем предусмотреть их на стадии архитектурного проекта.
• — Возможны шум и сквозняки. Причиной становятся завышенная скорость, малое сечение, неудачные решетки, отсутствие шумоглушения или неправильная балансировка.
• — Система зависит от электричества. Вентилятор, приводы и контроллер не работают без питания, даже если источником тепла служит газ.
• — Нужно регулярное обслуживание. Загрязненные фильтры повышают сопротивление и снижают расход, а неочищенные каналы ухудшают санитарное состояние системы.
• — Нагрев не создает влагу. Относительная влажность зимой снижается при нагреве холодного наружного воздуха; при необходимости применяют рассчитанное увлажнение.

Центральные канальные системы устанавливают в частных домах, офисах, магазинах, общественных зданиях и гостиницах. Наиболее логично предусматривать их при новом строительстве или комплексной реконструкции, когда трассы можно согласовать с архитектурой.

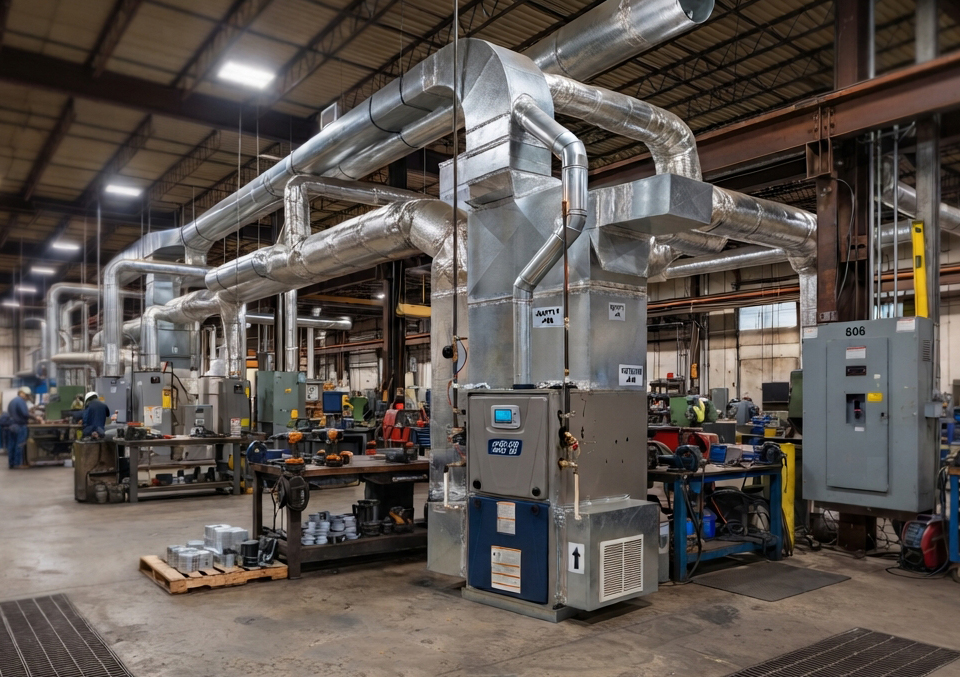

Для складов, ангаров, производственных и спортивных помещений часто используют местные воздушно-отопительные агрегаты. При высоких потолках проектировщик учитывает температурное расслоение: теплый воздух поднимается вверх, поэтому могут потребоваться направленные струи или дестратификаторы.

В жилом доме особенно важны низкий уровень шума, отсутствие ощутимых потоков в зоне пребывания людей, качественная фильтрация и доступ к оборудованию. В производственном здании дополнительно анализируют выделение пыли, газов, паров и требования к рециркуляции.

Подбор только по площади здания дает приблизительный результат. Рабочий проект начинается с исходных данных и расчетов:

• — определяют теплопотери каждого помещения через стены, окна, кровлю, пол и инфильтрацию;
• — рассчитывают требуемый наружный воздух по назначению и фактической нагрузке помещений;
• — задают допустимую температуру притока и находят расход, необходимый для передачи расчетной тепловой мощности;
• — строят схему подачи и возврата, выбирают места решеток и трассы воздуховодов;
• — рассчитывают сечения, аэродинамическое сопротивление, располагаемое давление и уровень шума;
• — подбирают нагреватель, вентилятор, фильтры, клапаны, автоматику и средства безопасности;
• — проверяют летний, зимний, переходный и аварийный режимы.

Тепловую мощность, передаваемую воздухом, определяют по его массовому расходу, теплоемкости и разности температур подачи и помещения. Увеличивать температуру притока без ограничений нельзя: слишком горячая струя ухудшает комфорт, усиливает стратификацию и может создавать локальный перегрев. Поэтому расход и температуру выбирают совместно.

После монтажа проверяют герметичность каналов, направление вращения вентиляторов, работу защит и приводов. Затем сеть балансируют: на каждой решетке измеряют фактический расход и приводят его к проектному значению. Без пусконаладки ближайшие к установке помещения могут получать избыток воздуха, а удаленные — недостаток.

Во время эксплуатации фильтры очищают или меняют по состоянию и регламенту производителя, проверяют теплообменник, дре

Воздушная система отопления нагревает и распределяет воздух без радиаторов и жидкого теплоносителя. Она бывает местной и центральной, канальной и бесканальной, с естественным или механическим движением, прямоточной, рециркуляционной или смешанной. Главное преимущество решения — быстрый и управляемый обогрев с возможностью объединить несколько климатических функций.

Эффективность системы определяет не название оборудования, а проект в целом. До монтажа необходимо рассчитать теплопотери и воздухообмен, согласовать каналы с архитектурой, проверить акустику, автоматику и все сезонные режимы. Тогда воздушное отопление будет поддерживать температуру равномерно, без сквозняков, лишнего шума и неоправданного расхода энергии.
