Приточная вентиляция: виды, устройство, проектирование и монтаж

Приточная вентиляция - это система, которая обеспечивает подачу свежего воздуха в помещение, улучшая микроклимат в доме или квартире. Она может очищать, подогревать и равномерно распределять воздух, создавая комфортные условия для проживания.

Существуют разные виды приточных систем - от простых клапанов до сложных установок с автоматикой. В статье разберём устройство, принцип работы, особенности проектирования и правила монтажа приточной вентиляции.

Работа системы основана на подаче наружного воздуха внутрь помещения с помощью вентилятора. Процесс можно разделить на несколько этапов:

• — Сначала воздух поступает через вентиляционную решётку, где задерживаются крупные загрязнения и мусор.
• — Затем он проходит через фильтры, очищаясь от пыли и мелких частиц.
• — После этого воздух при необходимости нагревается или охлаждается в зависимости от температуры на улице.
• — В завершение он равномерно распределяется по помещениям через систему воздуховодов.

Управление приточной установкой выполняется с помощью пульта или панели управления.

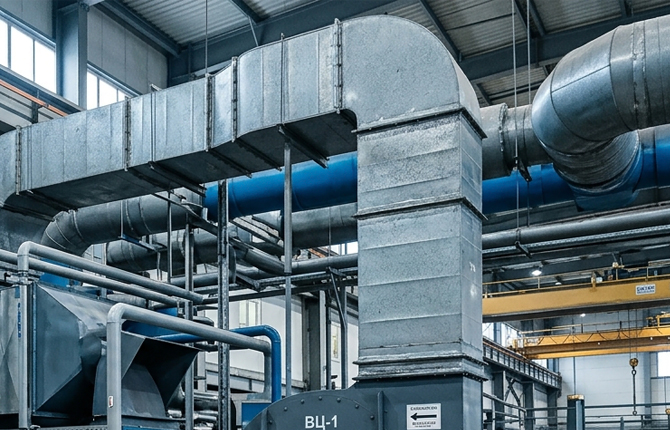

Приточная вентиляция представляет собой механическую систему, которая обеспечивает постоянную подачу свежего воздуха с улицы в помещение. В отличие от естественного воздухообмена, здесь движение потоков создаётся принудительно с помощью вентиляторов, что позволяет работать системе стабильно в любое время года и при любых погодных условиях. Для функционирования установки требуется подключение к электросети, при этом расход энергии остаётся относительно небольшим.

Воздух захватывается с улицы, проходит очистку и обработку, после чего распределяется по помещениям через систему каналов. В процессе работы поток может дополнительно нагреваться, охлаждаться или фильтроваться, что обеспечивает комфортный микроклимат внутри здания.

Основные элементы приточной вентиляции:

• — Наружная решётка или защитный колпак для забора воздуха
• — Воздуховоды различной формы и жёсткости для транспортировки потока
• — Воздушный клапан для перекрытия и регулировки канала
• — Фильтры для очистки воздуха от пыли, пуха и загрязнений
• — Вентилятор (осевой или центробежный) для создания потока
• — Дроссель-клапан для регулирования скорости и объёма воздуха
• — Распределительные элементы: решётки и диффузоры
• — Шумоглушитель для снижения уровня шума и вибраций
• — Система автоматики для управления режимами работы
• — Нагревательный элемент (электрический или водяной)
• — Рекуператор для теплообмена между потоками воздуха
• — Дополнительные модули: увлажнитель, осушитель или охладитель воздуха

Все эти элементы в комплексе обеспечивают эффективную работу системы, позволяя поддерживать комфортные и безопасные условия внутри помещения.

Приточная вентиляция может отличаться по устройству, способу подачи воздуха и принципу работы. В зависимости от задач и особенностей помещения выделяют несколько основных типов таких систем.

По наличию воздуховодов системы делятся на канальные и бесканальные. Канальные решения предполагают сеть воздуховодов, по которым воздух равномерно распределяется по всему зданию. Такие системы чаще применяются в больших домах, офисах и коммерческих объектах, так как обеспечивают стабильный воздухообмен на больших площадях. Однако их монтаж более сложный и требует проектирования и скрытой прокладки труб в потолках или стенах.

Бесканальная вентиляция работает без разветвлённой сети каналов - воздух подаётся через отдельные устройства, например приточные клапаны или компактные установки. Они проще в установке и подходят для квартир и небольших помещений, но имеют ограниченную производительность.

По конструкции вентиляционные системы бывают моноблочные и модульные (сборные). Моноблоки представляют собой готовые установки в одном корпусе с уже встроенными элементами: фильтрами, вентилятором, нагревателем и автоматикой. Они удобны в эксплуатации и надёжны, но имеют фиксированные характеристики. Модульные системы собираются из отдельных компонентов под конкретный объект, что даёт гибкость, но требует точного проектирования и профессионального монтажа.

По способу работы выделяют естественную и механическую вентиляцию. Естественная основана на разнице давления и температуры, но сильно зависит от погоды. Механическая использует вентиляторы для принудительной подачи воздуха, обеспечивая стабильную работу независимо от внешних условий.

По способу циркуляции системы могут быть с прямой подачей воздуха или с его обработкой. В простых вариантах воздух поступает без изменений, а в более сложных проходит фильтрацию, нагрев, охлаждение или увлажнение.

Выбор типа приточной вентиляции зависит от площади объекта, требований к микроклимату, бюджета и сложности монтажа. Для крупных зданий чаще применяют канальные механические системы, а для квартир — компактные бесканальные установки.

Монтаж приточной вентиляции на коммерческих объектах выполняется поэтапно в соответствии с проектной документацией и требованиями строительных норм. Последовательное выполнение всех работ обеспечивает эффективную подачу свежего воздуха, надежную работу оборудования и длительный срок службы вентиляционной системы.

Этап 1. Подготовительные работы

Специалисты изучают проект, выполняют разметку мест установки оборудования, трасс воздуховодов и инженерных коммуникаций. На этом этапе также проверяется готовность объекта к монтажу и комплектность поставленного оборудования.

Этап 2. Монтаж приточной установки

Устанавливаются приточные агрегаты, вентиляционные камеры, фильтры, калориферы, рекуператоры и шумоглушители. Оборудование надежно закрепляется на подготовленных основаниях с использованием виброизоляционных элементов.

Этап 3. Монтаж воздуховодов

Производится сборка и установка воздуховодов согласно проектным решениям. Воздушные каналы крепятся к строительным конструкциям, а все соединения герметизируются для предотвращения утечек воздуха и снижения эффективности системы.

Этап 4. Установка воздухораспределительных элементов

Монтируются вентиляционные решетки, диффузоры, клапаны и другие устройства подачи воздуха. Их расположение обеспечивает равномерное распределение воздушных потоков по помещениям объекта.

Этап 5. Подключение автоматики и электроснабжения

Выполняется подключение силовых линий, систем управления, датчиков температуры, давления и качества воздуха. Производится настройка автоматики для поддержания заданных параметров микроклимата.

Этап 6. Пусконаладочные работы

После завершения монтажа специалисты проводят комплексную проверку системы, выполняют измерение расхода воздуха, настройку оборудования и балансировку воздушных потоков для достижения проектных характеристик.

Этап 7. Ввод системы в эксплуатацию

Оформляется исполнительная документация, проводится инструктаж обслуживающего персонала и передача объекта заказчику. После успешных испытаний приточная вентиляция вводится в штатную эксплуатацию. ```
