Канальные вентиляторы: что это, принцип работы, как выбрать, монтаж

Планируете установить или модернизировать систему вентиляции? В этой статье расскажем, что такое канальный вентилятор, как он устроен и по какому принципу работает. Вы узнаете, какие виды оборудования существуют, на что обратить внимание при выборе модели и какие правила монтажа помогут обеспечить эффективную и долговечную работу вентиляционной системы.

Основные компоненты

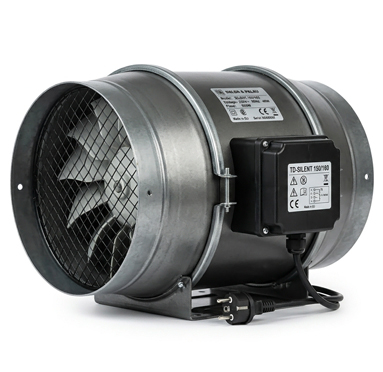

Канальный вентилятор представляет собой устройство, предназначенное для создания и перемещения воздушного потока по системе воздуховодов. Конструкция оборудования включает несколько основных элементов, каждый из которых выполняет свою функцию и обеспечивает стабильную работу вентиляционной системы.

Корпус. Внешняя оболочка вентилятора защищает внутренние детали от повреждений и направляет воздушный поток в нужную сторону. Для изготовления корпуса чаще всего используют оцинкованную сталь или высококачественный пластик. Стальные модели отличаются повышенной прочностью, устойчивостью к механическим нагрузкам и коррозии, тогда как пластиковые имеют меньший вес и работают тише. Для дополнительного снижения шума многие производители оснащают корпус многослойной шумоизоляцией.

Рабочее колесо (крыльчатка). Этот элемент отвечает за создание воздушного потока и во многом определяет производительность вентилятора. Крыльчатка состоит из лопастей, которые при вращении захватывают воздух и направляют его по воздуховодам. Форма и угол наклона лопастей влияют на эффективность работы, уровень шума и создаваемое давление.

Электродвигатель. Приводит в движение рабочее колесо и обеспечивает непрерывную работу устройства. В современных моделях используются как традиционные асинхронные AC-двигатели, так и более экономичные и производительные EC-двигатели.

Защитные и вспомогательные элементы. Для безопасной эксплуатации вентиляторы оснащаются декоративными решетками, предотвращающими попадание мусора внутрь системы, а также термозащитой, которая отключает оборудование при перегреве двигателя. Дополнительно могут применяться шумоизоляционные материалы для снижения уровня шума во время работы.

Во многих моделях предусмотрен обратный клапан, предотвращающий движение воздуха в обратном направлении. Это особенно важно при отключении вентилятора или возникновении обратной тяги. В зависимости от конструкции обратные клапаны могут быть пассивными, работающими под действием силы тяжести, электрическими с автоматическим управлением или самозакрывающимися, которые перекрывают канал сразу после прекращения движения воздушного потока.

Принцип действия

Работа канального вентилятора основана на создании перепада давления внутри системы. После включения электродвигатель приводит в движение рабочее колесо, которое формирует область пониженного давления на входе устройства. Благодаря этому воздух засасывается через вентиляционные решетки или входные отверстия воздуховодов.

Попадая на вращающиеся лопасти крыльчатки, воздушный поток ускоряется и получает дополнительную энергию. В зависимости от конструкции вентилятора воздух перемещается под действием центробежной силы или осевого напора. Затем поток направляется по воздуховодам к месту удаления или подачи воздуха.

Для защиты оборудования от перегрева многие современные модели оснащаются термоконтактами. Если температура двигателя превышает допустимые значения, система автоматически размыкает электрическую цепь, предотвращая повреждение устройства и продлевая срок его службы.

Канальные вентиляторы различаются по конструкции, назначению, форме подключения к воздуховодам и условиям эксплуатации. Благодаря большому выбору моделей можно подобрать оборудование как для небольшой квартиры или частного дома, так и для крупных коммерческих и промышленных объектов.

По форме сечения

Круглые канальные вентиляторы предназначены для установки в круглые воздуховоды и являются наиболее распространенным решением для бытовых и коммерческих систем вентиляции. Они отличаются хорошими аэродинамическими характеристиками, высокой производительностью и простотой монтажа. Многие модели могут устанавливаться в гибкие воздуховоды, что упрощает проектирование вентиляционной сети.

Прямоугольные канальные вентиляторы используются в системах с прямоугольными воздуховодами. Такие устройства способны перемещать большие объемы воздуха и часто применяются в торговых центрах, офисных зданиях, складах и производственных помещениях. При высокой производительности они обычно потребляют больше электроэнергии по сравнению с круглыми моделями.

Квадратные канальные вентиляторы встречаются реже. Из-за более крупных габаритов и повышенного аэродинамического сопротивления они уступают по популярности круглым и прямоугольным аналогам, однако могут использоваться в специализированных вентиляционных системах.

По конструктивному исполнению

Осевые канальные вентиляторы считаются одним из самых популярных видов. В таких устройствах воздух перемещается вдоль оси вращения рабочего колеса. Осевые модели отличаются компактностью, доступной стоимостью, простотой установки и сравнительно низким уровнем шума. Они наиболее эффективны в системах с короткими воздуховодами длиной до нескольких метров и часто используются в жилых помещениях.

Радиальные (центробежные) вентиляторы работают по принципу центробежной силы. Воздух поступает в центральную часть рабочего колеса и выбрасывается к его периферии, создавая более высокое давление. Благодаря этому такие модели подходят для длинных и разветвленных воздуховодов. Лопатки рабочего колеса могут быть загнуты вперед или назад. Последний вариант позволяет снизить уровень шума и энергопотребление без существенной потери эффективности.

Диагональные вентиляторы объединяют особенности осевых и радиальных моделей. Воздушный поток сначала движется вдоль оси вращения, а затем изменяет направление на радиальное. Такое решение обеспечивает высокую производительность, компактные размеры и тихую работу. Чаще всего диагональные модели применяются в коммерческих и промышленных системах вентиляции.

Диаметральные (тангенциальные) вентиляторы отличаются особой конструкцией рабочего колеса, по периметру которого перемещается воздух. Они используются значительно реже и в основном устанавливаются в воздушных завесах, климатическом оборудовании и специализированных технологических установках.

По назначению

Приточные вентиляторы обеспечивают подачу свежего воздуха в помещение и используются в системах приточной вентиляции.

Вытяжные вентиляторы предназначены для удаления отработанного, влажного или загрязненного воздуха из помещений.

Реверсивные модели способны изменять направление вращения рабочего колеса, благодаря чему могут работать как на приток, так и на вытяжку воздуха.

По сфере применения канальные вентиляторы также подразделяются на бытовые и промышленные. Бытовые модели рассчитаны на обслуживание квартир, домов и небольших коммерческих помещений. Промышленные устройства обладают значительно большей производительностью и предназначены для работы на крупных объектах, включая производственные цеха, склады, торговые центры и административные здания.

По условиям эксплуатации

Для стандартных условий используются вентиляторы общего назначения. Однако для объектов со специфическими требованиями выпускаются специализированные модели.

Вентиляторы дымоудаления предназначены для работы в условиях пожара. Их конструкция позволяет выдерживать воздействие высоких температур, нередко превышающих +600 °C, и эффективно удалять дым из помещений.

Взрывозащищенные вентиляторы применяются на предприятиях, где присутствуют горючие газы, пары или взрывоопасные смеси. Их конструкция исключает образование искр и обеспечивает безопасную эксплуатацию оборудования.

Жаростойкие модели используются в саунах, банях, котельных, помещениях с каминами, печами и на производствах с повышенной температурой воздуха.

Пылевые вентиляторы предназначены для транспортировки воздуха с большим содержанием пыли и твердых частиц, поэтому востребованы на промышленных предприятиях и в производственных цехах.

Бесшумные канальные вентиляторы

Отдельную категорию составляют бесшумные канальные вентиляторы. Для снижения уровня шума производители используют высокоточные подшипники, антивибрационные элементы, специальные шумоизоляционные материалы и оптимизированную форму лопастей. Большинство современных моделей работают с уровнем шума в пределах 30–40 дБ, а наиболее тихие устройства не превышают 25 дБ. Дополнительно снизить шум можно с помощью шумоглушителей и звукоизоляции воздуховодов.

При выборе канального вентилятора важно учитывать несколько ключевых параметров, от которых зависят эффективность работы системы вентиляции, уровень комфорта и срок службы оборудования.

• — Производительность. Показывает объем воздуха, который вентилятор способен перемещать за определенное время. Для правильного подбора необходимо учитывать площадь и объем помещения, количество людей, уровень влажности и другие особенности эксплуатации.
• — Тип конструкции. Для бытовых систем чаще всего используются осевые модели с круглым корпусом. Для длинных и разветвленных воздуховодов лучше подходят радиальные вентиляторы, способные создавать более высокое давление.
• — Форма и размеры воздуховодов. Вентилятор должен соответствовать типу вентиляционного канала. В продаже представлены модели для круглых, прямоугольных и квадратных воздуховодов.
• — Уровень шума. Для жилых помещений рекомендуется выбирать устройства с уровнем шума не более 30–40 дБ. Чем тише работает оборудование, тем комфортнее его эксплуатация.
• — Скорость движения воздуха. Для бытовых систем оптимальным считается показатель в пределах 10–15 м/с. При меньшей скорости эффективность вентиляции снижается, а при большей может значительно увеличиваться шум.
• — Энергоэффективность. Современные модели с экономичными двигателями позволяют снизить потребление электроэнергии без потери производительности.
• — Дополнительные функции. В зависимости от модели вентилятор может оснащаться таймером, регулятором скорости, обратным клапаном, датчиком влажности и другими элементами автоматизации.
• — Защита от влаги и пыли. Для ванной комнаты, кухни и других помещений с повышенной влажностью рекомендуется выбирать модели с влагозащищенным корпусом.
• — Качество и надежность. Предпочтение стоит отдавать продукции проверенных производителей, использующих качественные материалы и современные системы защиты двигателя от перегрева и перепадов напряжения.

Грамотный подбор канального вентилятора позволит обеспечить эффективный воздухообмен, снизить уровень шума и продлить срок службы вентиляционной системы.

Канальный вентилятор является важным элементом современной системы вентиляции, обеспечивающим стабильный воздухообмен в жилых, коммерческих и производственных помещениях. Благодаря разнообразию конструкций и технических характеристик такое оборудование позволяет эффективно решать задачи по удалению загрязненного воздуха и подаче свежих воздушных масс даже в сложных и разветвленных вентиляционных системах.

При выборе канального вентилятора важно учитывать производительность, уровень шума, тип воздуховодов, условия эксплуатации и дополнительные функции. Правильно подобранное оборудование обеспечивает комфортный микроклимат, снижает уровень влажности, предотвращает появление неприятных запахов и способствует поддержанию здоровой атмосферы в помещении.

Не менее важную роль играет качественный монтаж и регулярное техническое обслуживание. Соблюдение рекомендаций по установке и эксплуатации позволяет повысить эффективность работы вентиляционной системы, сократить энергопотребление и значительно продлить срок службы оборудования.

Грамотный подход к выбору и установке канального вентилятора поможет создать надежную и эффективную систему вентиляции, которая будет обеспечивать комфортные условия в помещении на протяжении многих лет.
