Что такое калорифер

В этой статье рассмотрим, что такое калорифер, для чего он используется и как работает это оборудование. Разберем, какую роль калориферы выполняют в системах вентиляции, отопления и кондиционирования, а также какие задачи решают при нагреве приточного воздуха. Кроме того, рассмотрим основные виды калориферов и особенности их применения.

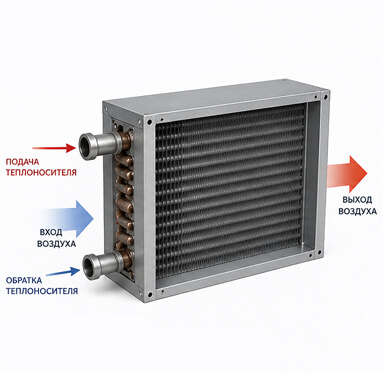

Калорифер - это устройство для нагрева воздуха в системах вентиляции, кондиционирования и воздушного отопления. Его основой является теплообменник, который передает тепло воздушному потоку от воды, пара или электричества. Калориферы применяются для подогрева приточного воздуха в холодное время года, быстрого обогрева помещений и поддержания комфортной температуры. Такое оборудование обеспечивает эффективный теплообмен и стабильную работу вентиляционной системы.

Калориферы различаются по двум основным признакам — форме корпуса и типу теплоносителя. По конструкции они бывают прямоугольные, круглые и квадратные, что влияет на их установку в вентиляционных системах.

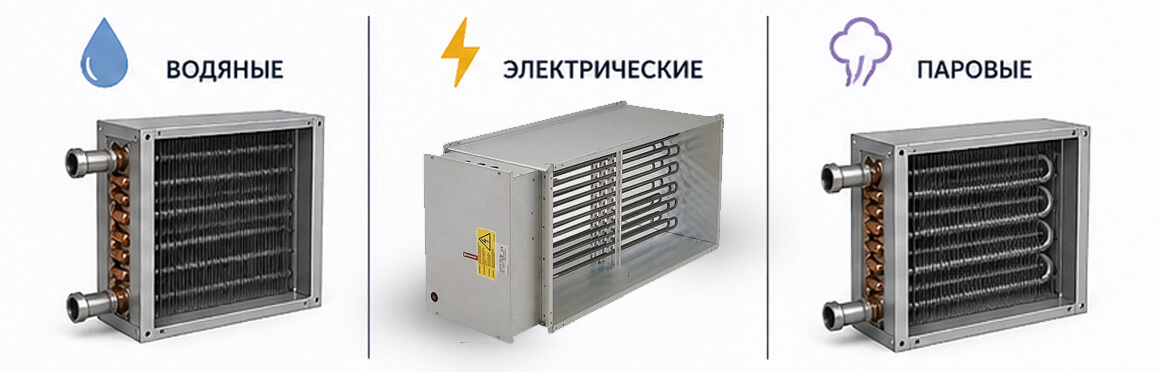

По источнику тепла выделяют водяные, паровые и электрические калориферы. Также в отдельных системах могут использоваться хладагенты, например фреон или гликолевые растворы. От типа теплоносителя зависят устройство, принцип работы и область применения оборудования.

Водяные калориферы

Водяные калориферы являются одним из самых распространённых типов теплообменников, среди которых особое место занимают модели КСк (калорифер спирально-катанный). Их конструкция представляет собой корпус из листового металла с трубчатым теплообменником, расположенным поперёк потока воздуха. В зависимости от мощности такие устройства бывают с 2, 3 или 4 рядами труб, выполненных из стальных элементов с алюминиевым оребрением, что увеличивает площадь теплоотдачи.

Основные особенности водяных калориферов:

• — в качестве теплоносителя используется горячая или перегретая вода (до +190 °C);
• — подключаются к системе водоснабжения, что требует профессионального монтажа;
• — вода циркулирует от нижних рядов к верхним, предотвращая завоздушивание;
• — по торцам корпуса расположены фланцы для подключения к воздуховодам;
• — воздух нагревается за счёт прохождения через трубчатый теплообменник и распределяется вентилятором.

Преимущества:

• — высокая производительность и эффективность;
• — экономичное потребление энергии;
• — низкий уровень шума;
• — возможность обогрева больших помещений (цеха, склады, ангары, спортзалы);
• — работа в системах приточной вентиляции и тепловых завес.

Недостатки:

• — сложный и дорогостоящий монтаж;
• — отсутствие мобильности после установки;
• — необходимость точного расчёта системы отопления.

Водяные калориферы считаются наиболее безопасным и экономичным решением для промышленных и общественных зданий, где требуется стабильный и мощный нагрев приточного воздуха.

Электрические калориферы

Электрические калориферы — это канальные нагреватели, в которых воздух нагревается с помощью ТЭНов, установленных поперёк воздушного потока. Проходящий через устройство воздух нагревается и подается в помещение, а температура регулируется термодатчиками и системой автоматической защиты.

Основные особенности электрических калориферов:

• — нагрев воздуха осуществляется ТЭНами;
• — количество нагревательных элементов — от 1 до 4;
• — встроенный осевой или радиальный вентилятор;
• — корпус круглой или прямоугольной формы под воздуховоды;
• — фланцевое соединение для монтажа;
• — автоматическая защита от перегрева (термовыключатели);
• — возможность работы в составе вентиляционных установок или отдельно (тепловентиляторы КЭВ).

Преимущества:

• — простой и быстрый монтаж без системы теплоносителя;
• — точное регулирование температуры;
• — высокая скорость нагрева воздуха;
• — компактность и универсальность применения.

Недостатки:

• — высокие эксплуатационные затраты на электроэнергию;
• — пересушивание воздуха в помещении;
• — риск перегрева при длительной работе;
• — более высокая стоимость по сравнению с водяными аналогами;
• — ограничения по применению (не подходят для влажных и взрывоопасных сред).

Электрические калориферы применяются для локального или временного обогрева помещений, где важно быстро организовать подачу тёплого воздуха без сложного монтажа отопительной системы.

Паровые калориферы

Паровые калориферы (КПСк — «калорифер паровой спирально-катанный») по конструкции схожи с водяными теплообменниками, но в качестве теплоносителя используют перегретый пар температурой до +190 °C. Пар подается через патрубки, проходит по трубчатому змеевику и передает тепло проходящему через корпус воздуху.

Основные особенности паровых калориферов:

• — металлический корпус из листовой стали;
• — многорядный трубчатый теплообменник (змеевик);
• — алюминиевое оребрение для увеличения теплоотдачи;
• — подключение к системе подачи пара через патрубки;
• — движение теплоносителя внутри труб и нагрев проходящего воздуха;
• — схемы теплообмена: противоточная, параллельная или перекрестная;
• — применение в системах приточной вентиляции и воздушного отопления.

Преимущества:

• — высокая теплоотдача и эффективность нагрева;
• — быстрый прогрев больших объемов воздуха;
• — экономичный расход теплоносителя;
• — надежная и долговечная конструкция;
• — простой монтаж и запуск;
• — не требует частого обслуживания.

Недостатки:

• — необходимость подключения к паровой системе;
• — более сложная инженерная инфраструктура по сравнению с электрическими моделями;
• — ограниченное применение вне промышленных объектов.

Паровые калориферы применяются в промышленной вентиляции и отоплении — на складах, в цехах, мастерских и других объектах с большой площадью, где требуется мощный и стабильный нагрев воздуха.

Современные калориферы имеют ряд преимуществ по сравнению с традиционными системами обогрева помещений. Их основные достоинства заключаются в следующем:

• — Экономичное использование теплоносителя за счёт рекуперации тепла. Такие системы регулируют приток и вытяжку воздуха, при этом отработанный поток передает часть тепловой энергии обратно теплообменнику, снижая расход внешнего тепла.
• — Равномерное распределение тепла в помещении. Калориферы обычно устанавливаются в верхней зоне, а нагретый воздух направляется вниз через вентиляционные решетки, что позволяет выравнивать температуру по всему объему помещения.
• — Автоматическое поддержание температуры. Благодаря датчикам температуры оборудование может включаться и отключаться автоматически, предотвращая перегрев и поддерживая стабильный микроклимат.
• — Высокая эффективность нагрева. Оребрение нагревательных элементов увеличивает площадь теплообмена, что ускоряет нагрев проходящего воздуха.

Дополнительно стоит отметить надежность, безопасность эксплуатации, а также простоту обслуживания и ремонта калориферов.

При выборе калорифера важно учитывать как условия эксплуатации, так и расчетные параметры системы вентиляции. Основными факторами являются назначение помещения, количество людей и оборудования, температура входящего и выходящего воздуха, а также требуемая кратность воздухообмена (от 1 раза в час и выше для жилых, офисных и производственных объектов).

Дополнительно необходимо учитывать:

• — возможность подключения к инженерным системам (отопление, электроснабжение, газ);
• — габариты оборудования и площадь теплообмена;
• — энергоэффективность и экономичность работы;
• — удобство монтажа и регулировки температурных режимов;
• — условия эксплуатации и доступность обслуживания.

Для корректного подбора мощности выполняется расчет, в который входят:

• — производительность системы (объем воздуха за час);
• — температура наружного и приточного воздуха;
• — требуемая конечная температура нагрева;
• — плотность и теплоемкость воздуха.

Такие расчеты часто требуют профессионального подхода, поэтому их нередко доверяют специалистам. При выборе оборудования также важно учитывать целесообразность: для небольших помещений обычно подходят электрические калориферы, а для крупных промышленных и коммерческих объектов — водяные или паровые модели.

При монтаже в приточных вентиляционных установках калориферы размещают на прочных металлических опорах, выполненных из угловой стали. Оборудование устанавливается строго вертикально: входной штуцер для подачи теплоносителя должен находиться сверху, а выходной — снизу.

Для удобства дальнейшего обслуживания необходимо предусмотреть свободное пространство примерно 70 см с обеих сторон теплообменника. Подключение к вентиляционным каналам выполняется через фланцевые соединения с использованием уплотнительных асбестовых прокладок. Трубопроводы присоединяются к оборудованию посредством резьбовых соединений.

Специалисты компании «Верные решения» имеют значительный опыт в монтаже систем приточной вентиляции с водяными калориферами. В одном из реализованных проектов для гостиничного комплекса использовалось профессиональное оборудование Breezart и Ned, установленное в технических помещениях под потолком на каждом этаже здания.

Управление системой организовано через автоматику на базе логического контроллера Carel, что обеспечивает точное регулирование параметров воздуха. Подогрев приточного воздуха осуществляется с помощью водяных калориферов.

В производственных и кухонных зонах была реализована приточная вентиляция с подогревом воздуха через систему воздуховодов. Все оборудование подобрано и смонтировано с учетом требований СНиП и СанПиН, что гарантирует надежную и безопасную работу системы.

Калорифер - это важный элемент систем вентиляции и отопления, который отвечает за нагрев приточного воздуха и создание комфортного микроклимата в помещении. В зависимости от задач и условий эксплуатации используются водяные, электрические и паровые модели, каждая из которых имеет свои особенности и область применения.

Правильный подбор и грамотная эксплуатация калорифера позволяют обеспечить эффективную работу вентиляционной системы, снизить энергозатраты и поддерживать стабильную температуру воздуха в зданиях различного назначения - от жилых до промышленных.
