Воздуховоды для вентиляции: виды, материалы, особенности выбора и монтажа

Вентиляционные каналы обеспечивают перемещение воздушных потоков и поддерживают необходимый воздухообмен в помещениях. При проектировании вентиляционной системы важно правильно подобрать воздуховоды, поскольку от их характеристик зависят особенности установки, эффективность работы и долговечность всего комплекса.

Какой тип вентиляционных каналов выбрать для конкретного объекта и на какие параметры обратить внимание? В этой статье мы рассмотрим основные виды воздуховодов, их особенности, области применения и нюансы монтажа, чтобы помочь разобраться в выборе оптимального решения.

Все вентиляционные воздуховоды можно классифицировать по нескольким основным параметрам: форме сечения, материалу изготовления и степени жесткости конструкции. Каждый тип имеет свои особенности, преимущества и ограничения, поэтому выбор подходящего варианта зависит от назначения помещения, требований к вентиляционной системе и условий эксплуатации.

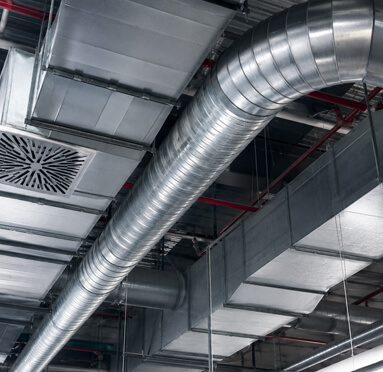

Виды воздуховодов по форме сечения

По форме поперечного сечения вентиляционные каналы разделяют на три основные группы:

• — Круглые воздуховоды. Наиболее распространенный вариант, который часто применяется в жилых зданиях и промышленных объектах. Благодаря гладкой внутренней поверхности они обеспечивают хорошее прохождение воздушного потока, создают меньшее сопротивление и отличаются высокой эффективностью работы. К недостаткам можно отнести необходимость дополнительной теплоизоляции при монтаже в неотапливаемых помещениях.

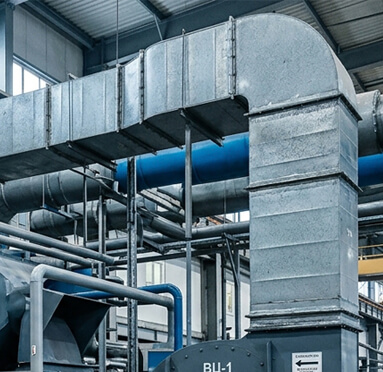

• — Прямоугольные воздуховоды. Используются в промышленных, коммерческих и бытовых помещениях, где требуется компактное размещение вентиляционной системы. Они удобны для установки за подвесными потолками, в нишах и других местах с ограниченным пространством. Однако из-за наличия углов внутри канала возникают завихрения воздуха, что может увеличивать аэродинамическое сопротивление и уровень шума.
• — Овальные воздуховоды. Представляют собой промежуточный вариант между круглыми и прямоугольными каналами. Они сочетают компактность плоских систем с хорошими аэродинамическими характеристиками круглых воздуховодов, поэтому применяются в случаях, когда необходимо сэкономить пространство без значительной потери эффективности.

Виды воздуховодов по степени жесткости

По жесткости конструкции вентиляционные каналы подразделяются на жесткие, полужесткие и гибкие.

Жесткие воздуховоды

Жесткие вентиляционные каналы изготавливаются преимущественно из оцинкованной стали, нержавеющей стали или пластика. Они имеют гладкие стенки, благодаря чему обеспечивают минимальное сопротивление воздушному потоку и стабильную производительность системы.

Такие воздуховоды отличаются высокой прочностью, долговечностью и устойчивостью к механическим нагрузкам, перепадам температуры и воздействию внешней среды. Они широко применяются в промышленных зданиях, торговых объектах, офисах и жилых домах.

Основными недостатками жестких конструкций являются более сложный монтаж, высокая стоимость и недостаточная шумоизоляция. Для снижения уровня шума могут использоваться специальные глушители. При прокладке металлических воздуховодов в холодных помещениях требуется теплоизоляция, которая предотвращает образование конденсата и появление коррозии.

Гибкие воздуховоды

Гибкие воздуховоды представляют собой гофрированные каналы из алюминиевой фольги, многослойных полимерных материалов или пластика, усиленные спиральным каркасом из стальной проволоки.

Главное преимущество таких конструкций - высокая гибкость. Они легко изгибаются, растягиваются и позволяют прокладывать вентиляцию в сложных местах, обходя строительные конструкции и коммуникации. Гибкие воздуховоды часто применяются для подключения вытяжек, организации ответвлений и создания небольших вентиляционных участков.

К недостаткам относятся повышенное сопротивление воздуха из-за гофрированной внутренней поверхности, снижение давления в системе, меньшая прочность по сравнению с жесткими аналогами и возможность провисания при неправильной установке.

Полужесткие воздуховоды

Полужесткие вентиляционные каналы занимают промежуточное положение между жесткими и гибкими конструкциями. Они обладают достаточной прочностью, сохраняют возможность небольшого изгиба и при этом проще монтируются по сравнению с металлическими жесткими системами.

Такие воздуховоды отличаются доступной стоимостью и удобством установки, однако имеют особенность: после растяжения они не могут полностью вернуть первоначальную форму.

Виды воздуховодов по материалу изготовления

Для производства вентиляционных каналов применяются различные материалы, среди которых наиболее распространены металл, алюминий и пластик.

• — Металлические воздуховоды - отличаются высокой прочностью, надежностью и устойчивостью к нагрузкам. Чаще всего используются в промышленных и крупных вентиляционных системах.
• — Алюминиевые воздуховоды - имеют небольшой вес, устойчивы к высоким температурам и удобны при монтаже благодаря гибкости конструкции.
• — Пластиковые воздуховоды - легкие, недорогие и устойчивые к воздействию влаги. Они обладают гладкой внутренней поверхностью, не подвержены коррозии и часто используются в частном строительстве и небольших объектах.

На практике при проектировании вентиляции нередко используют несколько видов воздуховодов одновременно. Например, основные магистрали выполняют из жестких каналов, а для подключения отдельных элементов применяют гибкие участки. Такой подход позволяет создать эффективную, надежную и удобную в обслуживании вентиляционную систему.

По конструктивному исполнению вентиляционные каналы разделяют на прямошовные, спирально-сварные и спирально-навивные. Выбор технологии производства зависит от формы воздуховода, его размеров, материала изготовления и требований к прочности готовой конструкции.

Процесс изготовления металлических воздуховодов включает несколько основных этапов: подготовку и раскрой листового материала, формирование заготовки путем гибки или скручивания, соединение элементов сваркой или замковым соединением, а также установку дополнительных элементов жесткости и выполнение отбортовки.

Прямошовные воздуховоды

Прямошовные конструкции производятся из листовой стали толщиной от 0,55 до 1,2 мм. Заготовка формируется путем сгибания металлического листа с последующим соединением краев продольным швом. Такие воздуховоды могут иметь круглое или прямоугольное сечение.

В прямоугольных моделях шов обычно располагается на месте сгиба, что позволяет дополнительно повысить жесткость конструкции. Длина стандартных изделий чаще всего составляет около 1,25 метра.

Спирально-сварные воздуховоды

Спирально-сварные вентиляционные каналы изготавливаются из металлических лент с защитным антикоррозийным покрытием. Соединение элементов выполняется методом сварки внахлест, благодаря чему конструкции отличаются высокой прочностью и надежностью.

Толщина металла таких воздуховодов обычно составляет от 0,8 до 2,2 мм, а длина может изготавливаться практически без ограничений в зависимости от требований проекта. Благодаря повышенной прочности они применяются в системах, где требуется устойчивость к значительным нагрузкам.

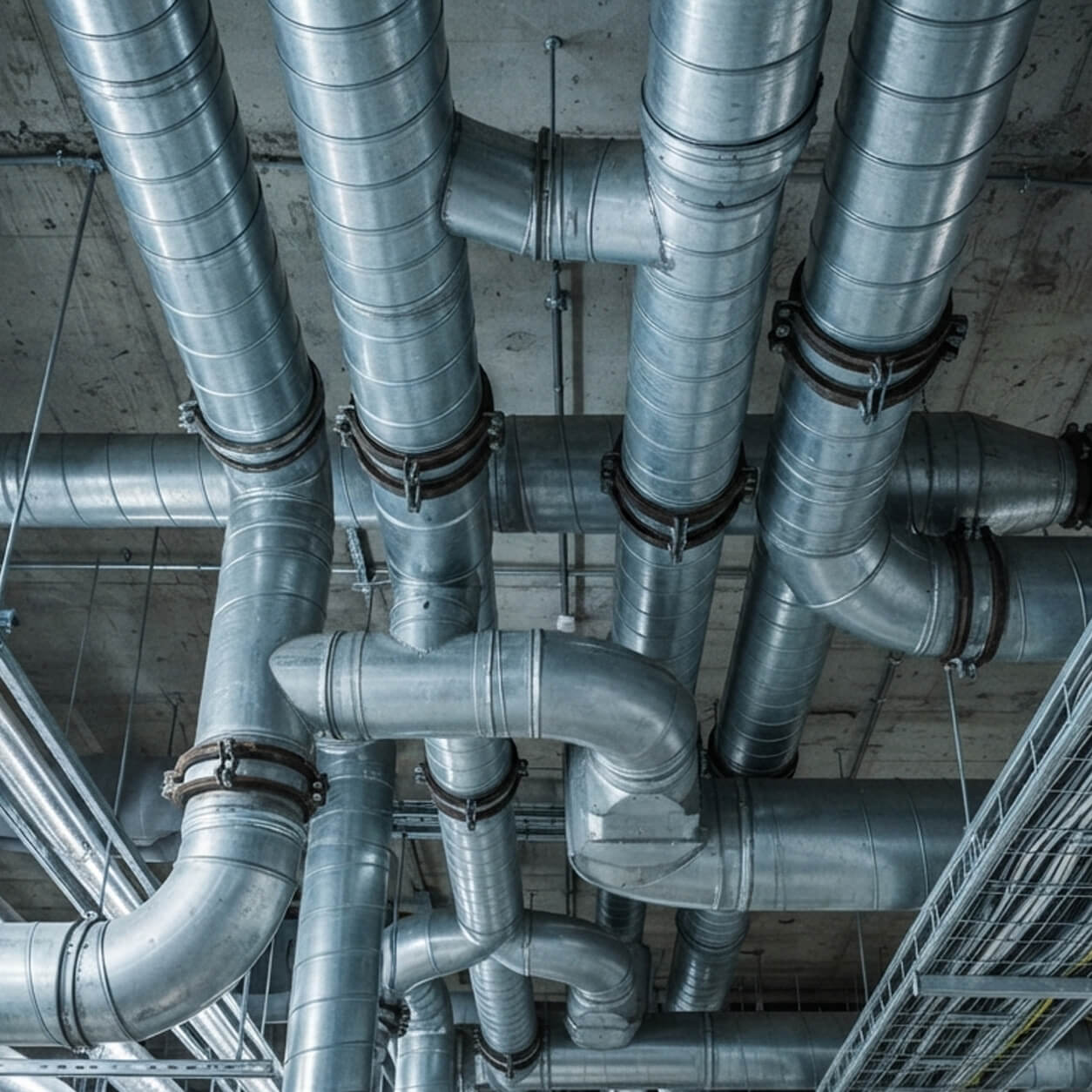

Спирально-навивные воздуховоды

Спирально-навивные воздуховоды считаются одним из наиболее эффективных вариантов для организации вентиляционных систем. Они изготавливаются путем навивки металлической ленты в спираль на специальном оборудовании, что позволяет получить изделие необходимой длины с минимальным количеством ручных операций.

Для производства чаще всего используется оцинкованная стальная лента толщиной от 0,5 до 1 мм и шириной около 130 мм. Воздуховоды могут изготавливаться с навивкой в ленту или в кольцо. Кольцевая навивка обеспечивает более высокую прочность конструкции, но увеличивает стоимость изделия.

Благодаря равномерному распределению воздушного потока и хорошим аэродинамическим характеристикам спирально-навивные воздуховоды широко применяются при монтаже приточных и вытяжных систем вентиляции в промышленных зданиях, коммерческих объектах и крупных жилых комплексах.

Размеры вентиляционных каналов подбираются с учетом требований нормативной документации и особенностей конкретного объекта. Согласно действующим стандартам, круглые воздуховоды из оцинкованной стали выпускаются с различными диаметрами — от 100 до 2000 мм. Прямоугольные конструкции могут иметь размеры сторон в диапазоне примерно от 100 до 3200 мм, что позволяет использовать их для систем различной производительности.

При проектировании вентиляции допускается применение воздуховодов разных форм и размеров в рамках одной системы. Для соединения отдельных участков используются специальные фасонные элементы: тройники для создания ответвлений, отводы для изменения направления трассы, переходники для соединения каналов с разными параметрами и другие комплектующие.

Чтобы правильно определить необходимые размеры воздуховодов, выполняют расчет воздухообмена и скорости движения воздушного потока. Для систем с естественным побуждением скорость воздуха обычно принимается не более 1 м/с, а для механической вентиляции может составлять около 3–5 м/с в зависимости от назначения помещения и требований проекта.

Расчет параметров вентиляционных каналов выполняется индивидуально для каждого объекта с учетом площади помещений, назначения здания, необходимого объема подаваемого и удаляемого воздуха, а также требований строительных норм и правил.

Правильная установка воздуховодов напрямую влияет на эффективность работы вентиляционной системы, уровень шума и срок ее эксплуатации. При проектировании трассы рекомендуется минимизировать количество соединений и поворотов, поскольку каждый дополнительный элемент увеличивает сопротивление воздушному потоку.

Соединение вентиляционных каналов выполняется несколькими основными способами:

• Фланцевое соединение. На концах воздуховодов устанавливаются фланцы, которые соединяются между собой с помощью болтов, саморезов или заклепок. Крепежные элементы располагают с определенным шагом для обеспечения надежности конструкции. Для повышения герметичности между фланцами устанавливают уплотнительные прокладки, а при необходимости дополнительно используют герметик.
• Бесфланцевое соединение. При таком способе отдельные части воздуховодов соединяются с помощью специальных замков, металлических профилей или ребер жесткости. Этот вариант считается более экономичным и позволяет быстрее выполнять монтаж благодаря меньшему количеству дополнительных деталей.

Монтаж жестких воздуховодов

Установка жестких вентиляционных каналов требует предварительной подготовки и точного соблюдения проектной схемы. Обычно монтаж выполняется по следующему алгоритму:

1. Вентиляционная система разделяется на отдельные участки, удобные для сборки и установки.
2. На поверхности отмечаются места крепления будущих элементов.
3. Подготавливаются отверстия и устанавливаются крепежные элементы.
4. Отдельные секции собираются между собой, а стыки обрабатываются герметиком или специальными уплотнительными материалами.
5. Готовые участки фиксируются с помощью подвесов, кронштейнов, хомутов и других крепежных элементов.
6. Собранные блоки устанавливаются на проектное место и подключаются к другим участкам вентиляционной сети.

Особое внимание при монтаже жестких воздуховодов уделяется качеству соединений. Негерметичные стыки приводят к утечкам воздуха, снижению производительности системы и увеличению затрат на эксплуатацию.

Монтаж гибких и полужестких воздуховодов

Установка гибких и полужестких каналов обычно выполняется проще, поскольку такие элементы позволяют изменять направление трассы без большого количества дополнительных деталей. Однако при монтаже необходимо соблюдать ряд требований:

• не допускать размещения воздуховодов вплотную к отопительным приборам;
• соблюдать минимальный радиус изгиба — не меньше диаметра канала, а лучше использовать более плавные изгибы;
• надежно фиксировать участки с помощью хомутов, подвесов, монтажной ленты или других крепежных элементов;
• тщательно герметизировать все соединения;
• при прохождении воздуховода через стены использовать специальные гильзы или переходные элементы.

Теплоизоляция и шумоизоляция воздуховодов

В зависимости от условий эксплуатации воздуховоды могут дополнительно оснащаться теплоизоляцией. Утепление особенно важно при прокладке вентиляционных каналов на улице, в холодных помещениях, на чердаках или в других местах с перепадами температуры. Основная задача теплоизоляции — предотвратить образование конденсата и сохранить стабильную температуру воздушного потока.

Если вентиляционная система устанавливается в помещениях с повышенными требованиями к уровню шума, например в спальнях, офисах или детских комнатах, рекомендуется использовать звукоизоляцию. Для снижения шумов применяют воздуховоды с увеличенной толщиной стенок, специальные шумопоглощающие материалы и дополнительные изоляционные покрытия.

Качественная работа вентиляционной системы во многом зависит от правильности проектирования и установки воздуховодов. Монтаж без предварительной технической документации или с нарушением требований может привести к снижению эффективности воздухообмена, повышенному шуму, потерям тепла и дополнительным затратам на переделку системы.

Перед установкой вентиляции необходимо подготовить проект, в котором учитываются особенности помещения, расчет необходимого объема воздуха, расположение приточных и вытяжных каналов, место установки оборудования и оптимальная схема прокладки воздуховодов. Такой подход позволяет создать надежную систему, которая будет эффективно работать на протяжении многих лет.

Монтаж вентиляции без проекта

Одна из наиболее распространенных ошибок — установка воздуховодов без профессиональной проектной документации. При этом не учитываются параметры помещения, производительность оборудования и особенности размещения вентиляционных каналов. В результате система может работать недостаточно эффективно и потребовать дорогостоящей реконструкции.

Неправильная прокладка воздуховодов

При монтаже вентиляционных каналов важно избегать большого количества поворотов, резких изгибов и сложных участков трассы. Такие элементы увеличивают сопротивление воздушному потоку и снижают производительность системы.

Все соединения должны быть выполнены надежно и герметично. Некачественная стыковка элементов приводит к утечкам воздуха, снижению эффективности вентиляции и дополнительным потерям энергии.

Неверный выбор размеров воздуховодов

Диаметр и сечение вентиляционных каналов должны рассчитываться с учетом требуемого объема воздуха и мощности оборудования. Распространенная ошибка - использование воздуховодов одинакового размера на всех участках системы.

В правильно спроектированной вентиляционной сети размеры каналов постепенно изменяются: второстепенные ответвления обычно имеют меньшее сечение по сравнению с основными магистралями. Это позволяет обеспечить равномерное распределение воздушных потоков во всех помещениях.

Неправильное расположение вентиляционных решеток

Вытяжные и приточные решетки должны устанавливаться с учетом движения воздуха и особенностей помещения. Ошибкой является слишком низкое расположение вытяжных элементов, поскольку теплый воздух и различные загрязнения скапливаются преимущественно в верхней части помещения.

Оптимально размещать вентиляционные решетки на расстоянии около 15 см от потолка, где обеспечивается наиболее эффективное удаление загрязненного воздуха.

Другие последствия неправильного монтажа

Ошибки при установке воздуховодов могут привести к снижению производительности системы, появлению посторонних шумов, образованию конденсата и повышенному расходу электроэнергии. Кроме того, неправильно смонтированная вентиляция быстрее выходит из строя и требует дополнительных затрат на обслуживание.

Профессиональный монтаж выполняется с учетом всех технических требований: правильного распределения приточных и вытяжных потоков, выбора оптимальной трассы воздуховодов, размещения оборудования и использования качественных комплектующих.

При грамотном проектировании, установке и регулярном обслуживании вентиляционная система сохраняет эффективность в течение длительного времени. Дополнительным преимуществом являются воздуховоды и элементы вентиляции с защитой от коррозии, загрязнений, образования бактерий и грибка, которые сохраняют свои характеристики на протяжении всего срока эксплуатации.

Правильный выбор воздуховодов напрямую влияет на эффективность работы вентиляционной системы, уровень шума и срок ее эксплуатации. При подборе необходимо учитывать не только материал и форму каналов, но и особенности их размещения, размеры, длину трассы, количество соединений и условия дальнейшего обслуживания.

Внешние и встроенные воздуховоды

По способу размещения вентиляционные каналы можно разделить на внешние и встроенные. Каждый вариант имеет свои особенности и применяется в зависимости от типа здания, этапа строительства и требований к системе вентиляции.

На практике часто применяется комбинированный вариант, когда часть вентиляционной сети размещается внутри конструкций, а отдельные участки прокладываются открытым способом. Такое решение позволяет создать более гибкую систему, адаптированную под особенности конкретного объекта.

Основные параметры выбора воздуховодов

Перед покупкой и монтажом вентиляционных каналов необходимо учитывать несколько важных характеристик, от которых зависит производительность и надежность системы.

Диаметр и размер сечения

Размер воздуховода должен соответствовать мощности вентиляционного оборудования и расчетному объему воздушного потока. Слишком узкий канал создает повышенное сопротивление, из-за чего вентилятор работает с перегрузкой, появляется шум и снижается эффективность воздухообмена.

Использование слишком большого воздуховода также не всегда является оптимальным решением: скорость движения воздуха снижается, а система может работать менее эффективно. Размеры каналов рассчитываются индивидуально с учетом назначения помещения и параметров вентиляционного оборудования.

Длина трассы и количество поворотов

При проектировании вентиляционной сети желательно делать трассу максимально короткой и прямой. Каждый дополнительный изгиб увеличивает сопротивление воздушному потоку и снижает производительность системы.

Особенно нежелательны резкие повороты под углом 90 градусов. При необходимости изменения направления рекомендуется использовать плавные отводы, которые позволяют уменьшить потери давления и сохранить эффективность вентиляции.

Качество внутренней поверхности

Для эффективного движения воздуха предпочтительнее использовать воздуховоды с гладкими внутренними стенками. Они создают меньше сопротивления и меньше задерживают пыль и загрязнения.

Гофрированные гибкие каналы имеют более высокое аэродинамическое сопротивление из-за ребристой поверхности, поэтому их рекомендуется использовать только на отдельных участках, где требуется удобство монтажа.

Герметичность соединений

Даже качественные воздуховоды не смогут обеспечить эффективную работу системы при наличии негерметичных стыков. Через щели и плохо соединенные участки происходят утечки воздуха, снижается производительность и может появляться дополнительный шум.

Для надежного соединения применяются уплотнительные материалы, герметики, специальные ленты и крепежные элементы, которые обеспечивают плотное прилегание всех частей вентиляционной сети.

Уровень шума и необходимость изоляции

При прокладке воздуховодов рядом с жилыми помещениями важно учитывать уровень шума, который возникает при движении воздуха и работе вентиляционного оборудования.

Для снижения звуковой нагрузки применяются шумоглушители, тепло-звукоизоляционные материалы и специальные воздуховоды с повышенными акустическими характеристиками. Особенно это актуально для спален, детских комнат, офисов и других помещений, где требуется комфортный уровень шума.

Промышленные воздуховоды являются одним из ключевых элементов вентиляционных систем, от которых зависит эффективность воздухообмена, безопасность и стабильность работы всего инженерного комплекса. Правильно подобранные материалы, конструкция и размеры каналов позволяют обеспечить необходимую производительность системы, снизить энергозатраты и создать оптимальные условия для работы на производственных и коммерческих объектах.

При проектировании промышленных вентиляционных систем важно учитывать особенности помещения, назначение объекта, объем перемещаемого воздуха, температурные нагрузки и условия эксплуатации. Надежность всей сети во многом зависит не только от качества самих воздуховодов, но и от грамотного монтажа: правильной прокладки трасс, герметичности соединений, использования тепло- и шумоизоляции.

Профессиональное проектирование и установка воздуховодов позволяют избежать распространенных ошибок, обеспечить стабильную работу вентиляционного оборудования и продлить срок службы системы. Доверяя монтаж специалистам, можно получить эффективное решение, полностью соответствующее требованиям объекта и действующим нормативам.
