VRF/VRV мультизональные системы кондиционирования: принцип работы, плюсы и минусы

Для поддержания комфортного микроклимата в жилых, коммерческих и общественных зданиях сегодня используется широкий спектр климатического оборудования. В небольших помещениях эффективно работают классические сплит-системы, однако при кондиционировании крупных объектов с большим количеством отдельных комнат их применение становится менее рациональным. Установка множества наружных блоков усложняет монтаж, увеличивает энергопотребление, затраты на обслуживание и негативно влияет на внешний вид фасада.

Оптимальным решением для таких объектов являются VRF/VRV мультизональные системы кондиционирования. Они позволяют подключить большое количество внутренних блоков к одному или нескольким наружным, обеспечивая независимое управление температурой в каждой зоне. Благодаря высокой энергоэффективности, гибкости проектирования и возможности обслуживания больших площадей VRF/VRV-системы широко применяются в офисных центрах, гостиницах, торговых комплексах, медицинских учреждениях и частных домах большой площади.

VRF/VRV-системы значительно отличаются от традиционных мультисплит-систем по конструкции и по функциональным возможностям. Главное отличие заключается в том, что мультизональные системы рассчитаны на кондиционирование крупных объектов с большим количеством помещений, обеспечивая высокую производительность, гибкость проектирования и точное управление микроклиматом.

Одним из ключевых преимуществ VRF/VRV является возможность прокладки фреоновых трасс большой протяженности. Благодаря этому наружные блоки можно устанавливать на крыше, техническом этаже или в других удаленных местах, а внутренние - размещать практически в любой точке здания без существенной потери эффективности. В отличие от мультисплит-систем, производительность VRF/VRV-комплексов остается стабильной даже при значительной длине коммуникаций.

Еще одной важной особенностью является независимая работа внутренних блоков. При возникновении неисправности одного из них остальные продолжают функционировать в штатном режиме, поддерживая заданные параметры температуры в обслуживаемых помещениях. Интеллектуальная система управления позволяет очень точно регулировать расход хладагента и поддерживать комфортный микроклимат в каждой зоне с минимальным энергопотреблением.

Нередко возникает вопрос, существует ли разница между VRF и VRV. На практике эти обозначения относятся к одной и той же технологии переменного расхода хладагента. Различие заключается лишь в названии: VRV - зарегистрированная торговая марка компании Daikin, тогда как термин VRF используют большинство других производителей климатического оборудования. Принцип работы, конструкция и возможности таких систем остаются одинаковыми.

Устройство VRF/VRV-систем кондиционирования

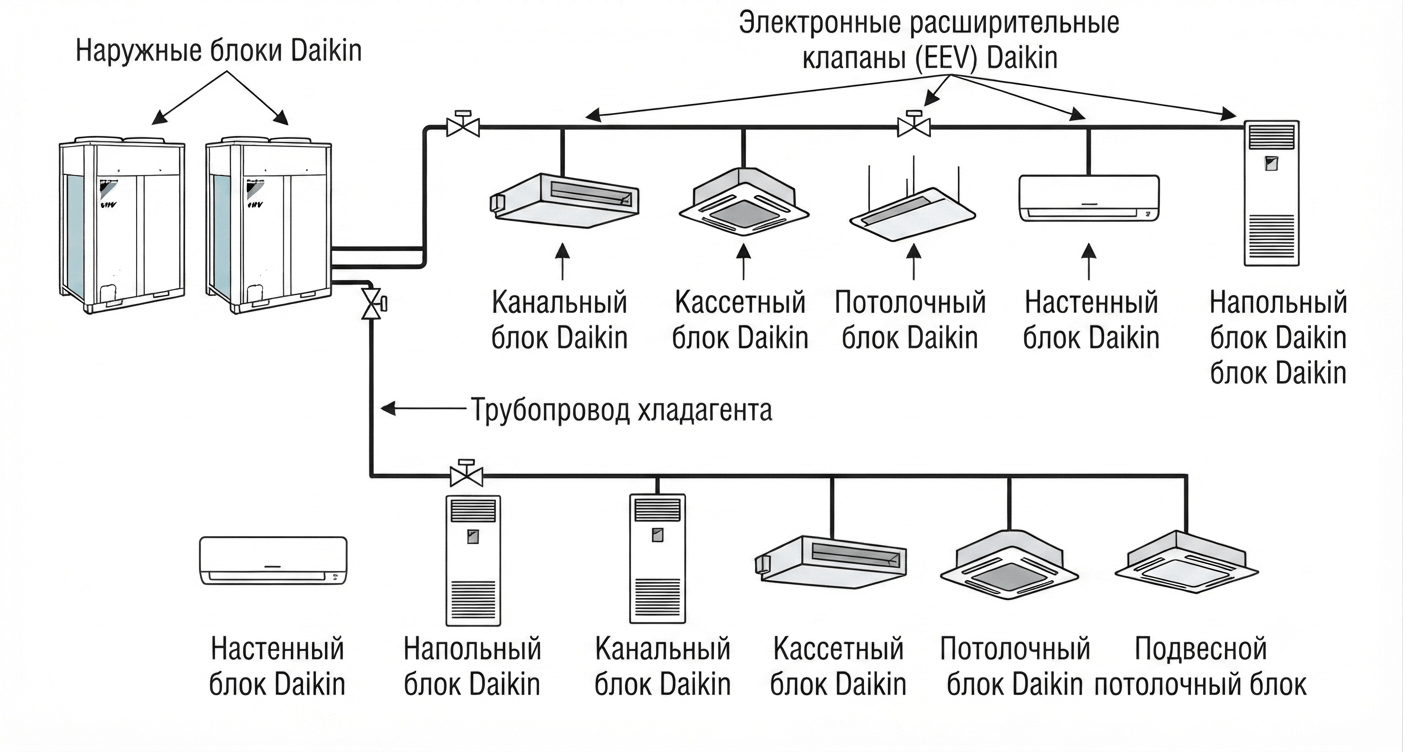

Мультизональная система кондиционирования VRF/VRV представляет собой единый климатический комплекс, состоящий из наружного блока, нескольких внутренних блоков, сети фреоновых трубопроводов и интеллектуальной системы управления. Все элементы работают совместно, обеспечивая эффективное охлаждение или обогрев помещений при минимальном потреблении электроэнергии.

Основным элементом системы является наружный блок, в котором располагаются инверторный компрессор, теплообменник, вентиляторы, электронные расширительные клапаны и автоматика управления. В зависимости от мощности объекта может использоваться один или несколько наружных модулей, объединенных в единую систему.

Внутренние блоки устанавливаются непосредственно в обслуживаемых помещениях. В зависимости от особенностей интерьера и требований проекта применяются настенные, кассетные, канальные, напольно-потолочные или колонные модели. Каждый внутренний блок способен работать независимо, поддерживая индивидуально заданную температуру.

Связь между наружным и внутренними блоками осуществляется с помощью разветвленной сети медных трубопроводов, по которым циркулирует хладагент. Для распределения его потоков используются специальные разветвители (рефнеты), позволяющие равномерно подавать необходимое количество хладагента к каждому внутреннему блоку. Управление оборудованием осуществляется с помощью локальных пультов, централизованных контроллеров или системы диспетчеризации здания (BMS).

Принцип работы VRF/VRV-систем

Работа VRF/VRV-систем основана на технологии переменного расхода хладагента. В отличие от традиционных кондиционеров, где компрессор работает по принципу включения и выключения, инверторный компрессор в мультизональной системе плавно изменяет свою производительность в зависимости от текущей нагрузки. Это позволяет поддерживать стабильную температуру без резких перепадов и значительно снижает расход электроэнергии.

После получения сигнала от внутренних блоков система автоматически определяет потребность каждого помещения в охлаждении или обогреве. Электронные расширительные клапаны регулируют количество хладагента, поступающего в каждый внутренний блок, благодаря чему температура поддерживается с высокой точностью независимо в каждой зоне.

В двухтрубных VRF/VRV-системах все внутренние блоки одновременно работают либо на охлаждение, либо на обогрев. Более современные трехтрубные системы с рекуперацией тепла позволяют одним помещениям охлаждаться, а другим - нагреваться одновременно. При этом тепло, отводимое из охлаждаемых помещений, используется для обогрева других зон, что существенно повышает энергоэффективность оборудования.

Интеллектуальная автоматика непрерывно контролирует работу всех компонентов системы, анализирует температуру, давление хладагента и нагрузку на компрессор. Благодаря этому VRF/VRV-комплексы обеспечивают надежную работу, экономичное энергопотребление и комфортный микроклимат даже в зданиях с большим количеством помещений и изменяющимися условиями эксплуатации.

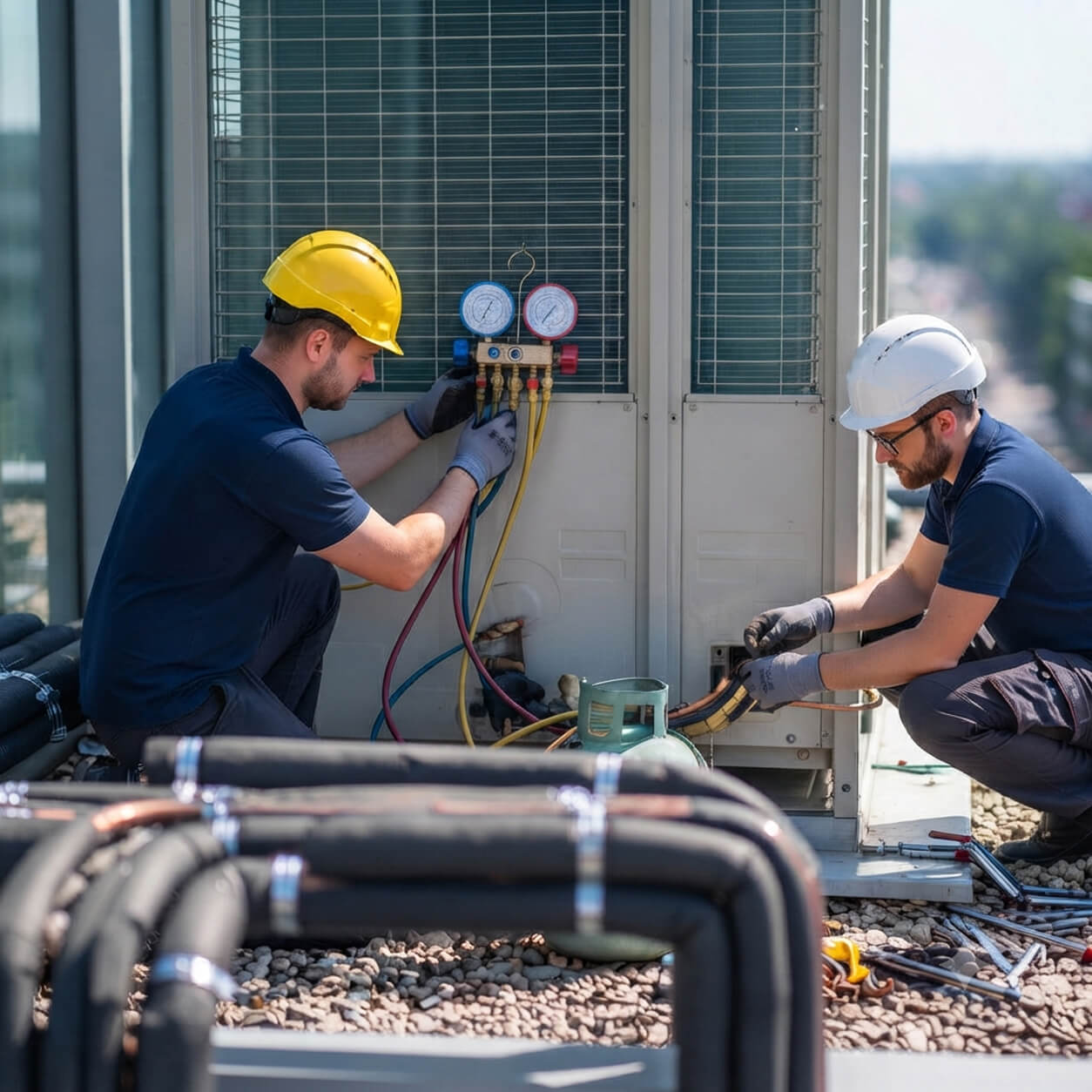

Монтаж VRF/VRV-систем относится к категории сложных инженерных работ и требует высокой квалификации специалистов. Для корректной установки недостаточно стандартного набора инструментов - необходимы профессиональное оборудование, точные измерительные приборы и опыт работы с холодильными контурами. Ошибки при монтаже могут привести к утечке хладагента, снижению производительности оборудования и сокращению срока его службы.

При выполнении монтажных работ используются специализированные инструменты и оборудование: трубогибы, развальцовочные приспособления, динамометрические ключи, вакуумные насосы, современные манометрические станции, оборудование для пайки медных труб, а также дополнительные приборы, выбор которых зависит от особенностей конкретного проекта.

Одним из наиболее ответственных этапов является монтаж фреоновых магистралей. Медные трубы соединяются методом пайки с использованием азота, который подается внутрь трубопровода во время нагрева. Это предотвращает образование окалины и загрязнений на внутренних стенках труб, что положительно влияет на надежность и долговечность всей системы.

После прокладки трубопроводов выполняется подключение внутренних и наружных блоков. Для равномерного распределения хладагента применяются специальные распределительные элементы - рефнеты или коллекторы, обеспечивающие корректную работу всех внутренних блоков независимо от их количества и расположения.

Перед вводом оборудования в эксплуатацию проводится обязательная проверка герметичности холодильного контура. Система заполняется азотом под высоким давлением, после чего в течение определенного времени контролируется отсутствие утечек. Затем выполняются вакуумирование трубопроводов, заправка хладагентом и настройка рабочих параметров.

Неотъемлемой частью монтажа является устройство системы отвода конденсата. Для этого прокладываются дренажные линии, по которым образующаяся влага отводится в канализацию или ливневую систему, исключая риск протечек и повреждения отделки помещений.

Наружные блоки могут устанавливаться на крыше, техническом этаже, фасаде здания или на специально подготовленном основании рядом со строением. При наземном размещении обязательно устраивается прочный фундамент или опорная конструкция с элементами виброизоляции, что снижает уровень шума и защищает оборудование от механических нагрузок.

Правильная установка воздуховодов напрямую влияет на эффективность работы вентиляционной системы, уровень шума и срок ее эксплуатации. При проектировании трассы рекомендуется минимизировать количество соединений и поворотов, поскольку каждый дополнительный элемент увеличивает сопротивление воздушному потоку.

Соединение вентиляционных каналов выполняется несколькими основными способами:

• Фланцевое соединение. На концах воздуховодов устанавливаются фланцы, которые соединяются между собой с помощью болтов, саморезов или заклепок. Крепежные элементы располагают с определенным шагом для обеспечения надежности конструкции. Для повышения герметичности между фланцами устанавливают уплотнительные прокладки, а при необходимости дополнительно используют герметик.
• Бесфланцевое соединение. При таком способе отдельные части воздуховодов соединяются с помощью специальных замков, металлических профилей или ребер жесткости. Этот вариант считается более экономичным и позволяет быстрее выполнять монтаж благодаря меньшему количеству дополнительных деталей.

Монтаж жестких воздуховодов

Установка жестких вентиляционных каналов требует предварительной подготовки и точного соблюдения проектной схемы. Обычно монтаж выполняется по следующему алгоритму:

1. Вентиляционная система разделяется на отдельные участки, удобные для сборки и установки.
2. На поверхности отмечаются места крепления будущих элементов.
3. Подготавливаются отверстия и устанавливаются крепежные элементы.
4. Отдельные секции собираются между собой, а стыки обрабатываются герметиком или специальными уплотнительными материалами.
5. Готовые участки фиксируются с помощью подвесов, кронштейнов, хомутов и других крепежных элементов.
6. Собранные блоки устанавливаются на проектное место и подключаются к другим участкам вентиляционной сети.

Особое внимание при монтаже жестких воздуховодов уделяется качеству соединений. Негерметичные стыки приводят к утечкам воздуха, снижению производительности системы и увеличению затрат на эксплуатацию.

Монтаж гибких и полужестких воздуховодов

Установка гибких и полужестких каналов обычно выполняется проще, поскольку такие элементы позволяют изменять направление трассы без большого количества дополнительных деталей. Однако при монтаже необходимо соблюдать ряд требований:

• не допускать размещения воздуховодов вплотную к отопительным приборам;
• соблюдать минимальный радиус изгиба — не меньше диаметра канала, а лучше использовать более плавные изгибы;
• надежно фиксировать участки с помощью хомутов, подвесов, монтажной ленты или других крепежных элементов;
• тщательно герметизировать все соединения;
• при прохождении воздуховода через стены использовать специальные гильзы или переходные элементы.

Теплоизоляция и шумоизоляция воздуховодов

В зависимости от условий эксплуатации воздуховоды могут дополнительно оснащаться теплоизоляцией. Утепление особенно важно при прокладке вентиляционных каналов на улице, в холодных помещениях, на чердаках или в других местах с перепадами температуры. Основная задача теплоизоляции — предотвратить образование конденсата и сохранить стабильную температуру воздушного потока.

Если вентиляционная система устанавливается в помещениях с повышенными требованиями к уровню шума, например в спальнях, офисах или детских комнатах, рекомендуется использовать звукоизоляцию. Для снижения шумов применяют воздуховоды с увеличенной толщиной стенок, специальные шумопоглощающие материалы и дополнительные изоляционные покрытия.

Проектирование VRF/VRV-систем начинается с выполнения инженерных расчетов, которые позволяют определить оптимальные параметры оборудования для конкретного объекта. При расчетах учитываются фундаментальные физические принципы, включая законы сохранения массы и энергии, а также основные положения термодинамики. Это позволяет обеспечить стабильную и энергоэффективную работу климатической системы.

На основании полученных данных отдельно рассчитываются требуемая производительность наружного оборудования и мощность каждого внутреннего блока с учетом площади помещений, теплопритоков, назначения здания и условий эксплуатации.

После определения мощности подбираются диаметры медных трубопроводов и других элементов холодильного контура. Их размеры определяются в соответствии с техническими рекомендациями производителей и расчетными таблицами, что обеспечивает необходимую скорость движения хладагента и минимальные потери давления.

Выбор распределительных элементов - коллекторов или рефнетов — также выполняется на этапе проектирования. Они подбираются с учетом диаметра магистралей, количества подключаемых внутренних блоков и их суммарной производительности, что гарантирует равномерное распределение хладагента между всеми зонами системы.

Мультизональные системы кондиционирования VRF/VRV широко применяются на коммерческих, административных и жилых объектах благодаря высокой энергоэффективности, гибкости проектирования и возможности обслуживания большого количества помещений. Однако, как и любое инженерное оборудование, они имеют не только достоинства, но и определенные ограничения, которые необходимо учитывать при выборе системы.

Несмотря на относительно высокие первоначальные затраты, VRF/VRV-системы во многих случаях оказываются наиболее эффективным решением для объектов с большим количеством помещений. Благодаря экономичному энергопотреблению, длительному сроку службы и широким возможностям управления такие системы позволяют снизить эксплуатационные расходы и обеспечить стабильный комфорт в течение многих лет.

VRF/VRV-системы кондиционирования являются одним из наиболее эффективных решений для создания комфортного микроклимата в зданиях с большим количеством помещений. Благодаря высокой энергоэффективности, точному поддержанию температуры, гибкости проектирования и возможности независимого управления каждой зоной они успешно применяются в офисных центрах, гостиницах, торговых комплексах, медицинских учреждениях и частных домах большой площади.

Однако получить максимальную отдачу от такой системы можно только при грамотном проектировании, правильном подборе оборудования и профессиональном монтаже. Поэтому разработку проекта, установку и последующее техническое обслуживание VRF/VRV-систем рекомендуется доверять квалифицированным специалистам. Это обеспечит надежную, безопасную и экономичную работу климатического оборудования на протяжении многих лет.
