АБХМ: принцип работы, устройство, преимущества и применение

Современные предприятия и коммерческие объекты все чаще стремятся снизить эксплуатационные расходы на инженерные системы, сохранив при этом их надежность и производительность. Одним из эффективных способов решения этой задачи становится использование оборудования, способного работать за счет тепловой энергии, в том числе вторичных энергоресурсов, образующихся в ходе производственных процессов.

Такие решения особенно востребованы на объектах, где уже имеются источники горячей воды, пара или системы когенерации. Их применение позволяет уменьшить нагрузку на электрические сети, повысить общую энергоэффективность предприятия и оптимизировать затраты на холодоснабжение.

В статье рассмотрим особенности абсорбционных холодильных машин, разберем принцип их работы, устройство, основные виды, преимущества и недостатки, а также выясним, в каких случаях установка такого оборудования будет наиболее экономически оправданной.

Как происходит охлаждение

Работа АБХМ основана на непрерывной циркуляции хладагента и абсорбента в замкнутом контуре. В большинстве современных АБХМ хладагентом служит вода, а абсорбентом - раствор бромида лития.

Цикл начинается в генераторе, где под воздействием тепла хладагент отделяется от рабочего раствора и переходит в пар. Затем он поступает в конденсатор, где охлаждается и конденсируется. После этого жидкий хладагент направляется в испаритель под вакуумом. Благодаря пониженному давлению вода закипает при низкой температуре и, испаряясь, поглощает тепло от охлаждаемого теплоносителя.

Образовавшийся пар поступает в абсорбер, где поглощается раствором абсорбента. Полученный раствор насосом возвращается в генератор, после чего цикл повторяется. Для поддержания стабильной работы установки используются теплообменники, повышающие энергоэффективность системы и предотвращающие перегрев. Также, оборудование оснащается защитой от кристаллизации рабочего раствора, которая может возникнуть при нарушении температурного режима.

Какие источники энергии используются

Главное отличие абсорбционных холодильных машин от компрессорных систем заключается в том, что для производства холода они используют тепловую, а не электрическую энергию. В зависимости от конструкции оборудования источником тепла могут служить горячая вода, насыщенный или перегретый пар, природный газ, а также вторичные энергоресурсы, образующиеся в ходе технологических процессов.

Наиболее эффективно АБХМ работают на промышленных предприятиях и объектах с когенерационными или тригенерационными установками, где имеется постоянный источник тепловой энергии. Использование уже выработанного тепла позволяет снизить нагрузку на электрические сети, сократить эксплуатационные расходы и повысить общую энергоэффективность системы холодоснабжения.

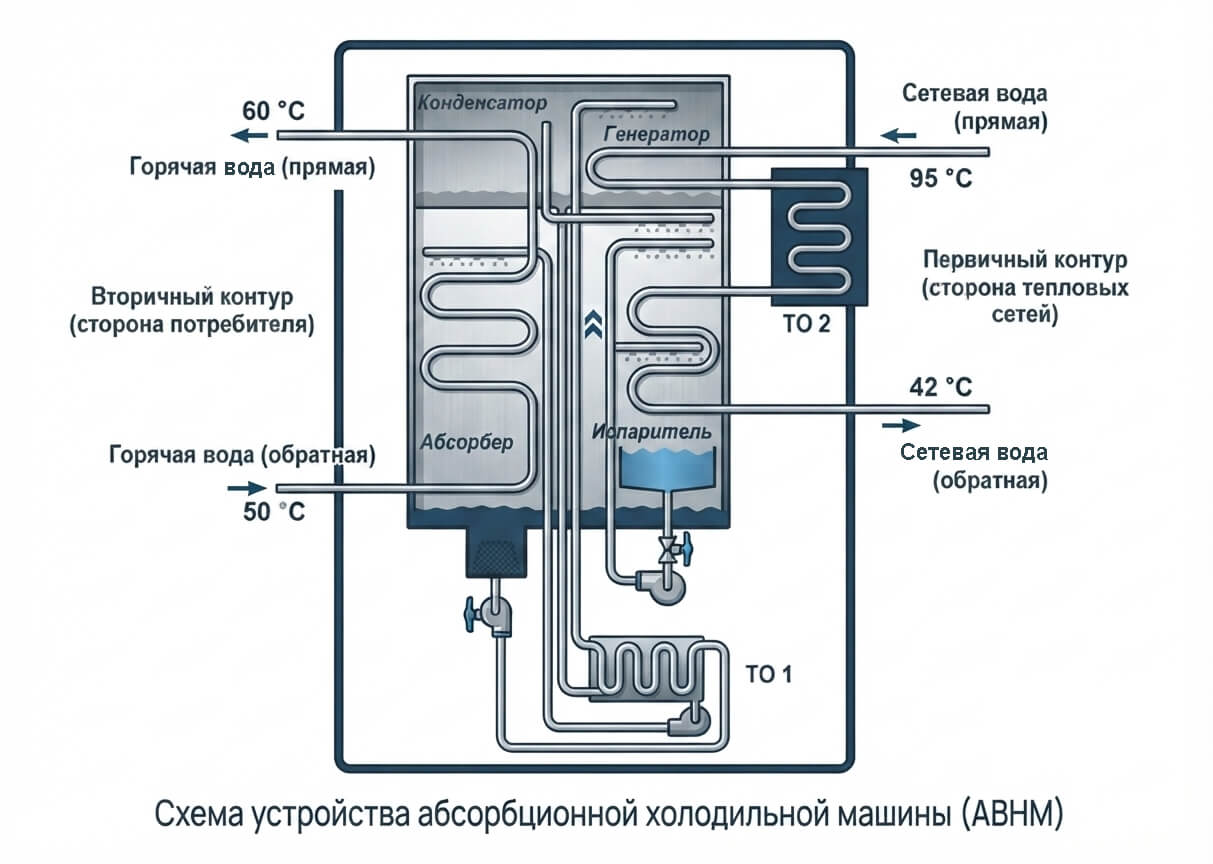

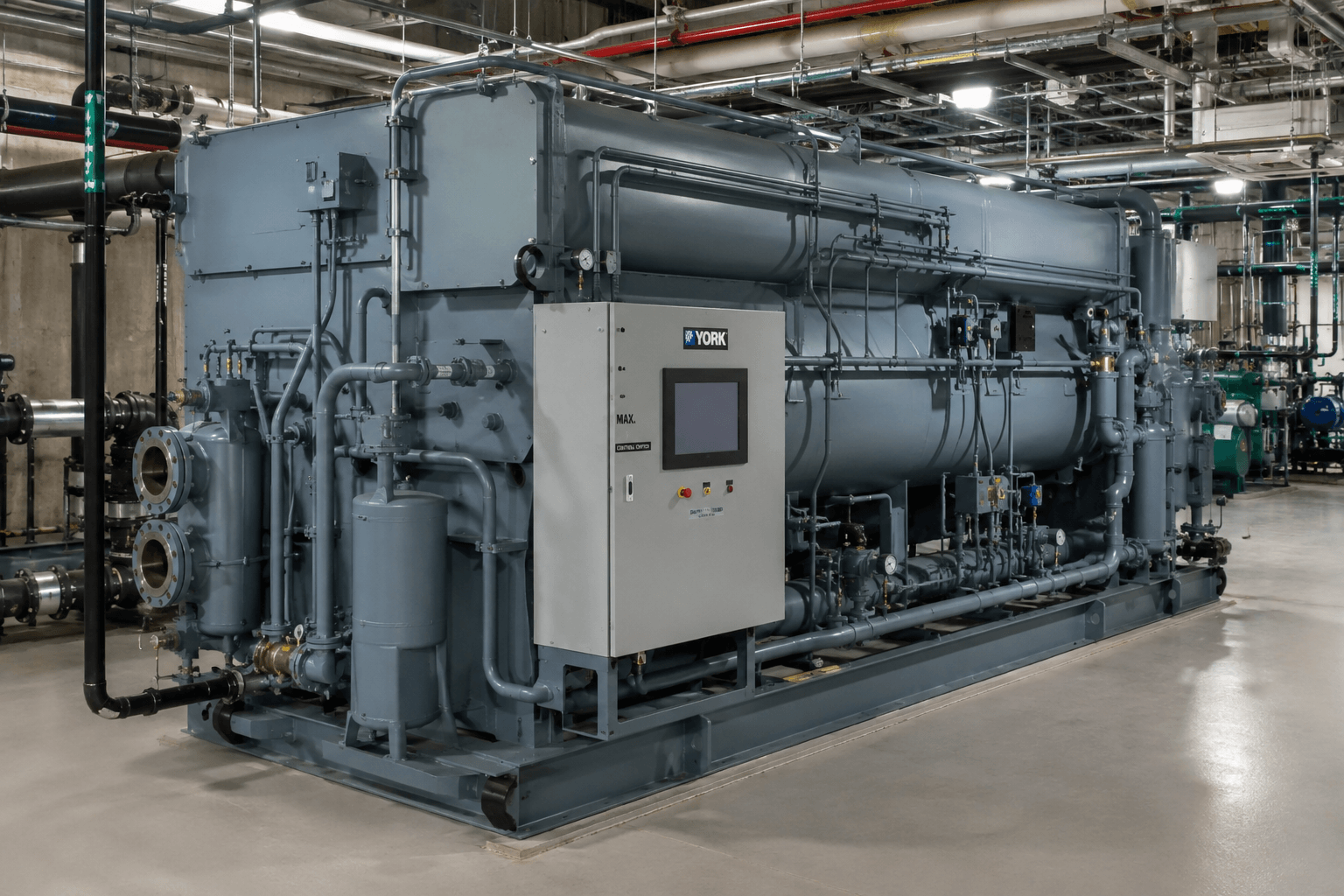

Абсорбционная холодильная машина состоит из нескольких основных узлов, которые работают как единая замкнутая система. Каждый элемент выполняет свою функцию в процессе получения холода, обеспечивая непрерывную циркуляцию хладагента и абсорбента.

Генератор

Генератор является основным источником теплового воздействия в системе. В него подается тепло от горячей воды, пара, природного газа или другого источника. Под действием высокой температуры хладагент отделяется от раствора абсорбента и переходит в парообразное состояние, после чего направляется в конденсатор.

Конденсатор

В конденсаторе пары хладагента охлаждаются и превращаются в жидкость. Для отвода тепла используется охлаждающая вода или внешний контур охлаждения. После конденсации жидкий хладагент поступает в испаритель.

Испаритель

Испаритель отвечает за производство холода. Благодаря поддержанию вакуума хладагент начинает кипеть при низкой температуре, поглощая тепло от циркулирующего теплоносителя. В результате вода или другой теплоноситель охлаждается и затем используется в системе кондиционирования или технологического охлаждения.

Абсорбер

В абсорбере пары хладагента поглощаются раствором абсорбента. Этот процесс сопровождается выделением тепла, которое отводится с помощью охлаждающей воды. После насыщения раствор направляется обратно в генератор, где рабочий цикл начинается заново.

Растворный насос

Растворный насос обеспечивает постоянную циркуляцию рабочего раствора между абсорбером и генератором. Благодаря его работе поддерживается непрерывность цикла и стабильная производительность холодильной машины.

Теплообменники

Для повышения эффективности АБХМ оснащаются теплообменниками, в которых происходит предварительный нагрев и охлаждение потоков рабочего раствора. Это позволяет уменьшить расход тепловой энергии, повысить коэффициент полезного действия установки и снизить нагрузку на основные узлы оборудования.

Абсорбционные холодильные машины различаются по нескольким параметрам, включая тип используемого источника тепла, количество ступеней рабочего цикла и состав рабочей пары. Выбор конкретного оборудования зависит от особенностей объекта, доступных энергоресурсов и требований к холодопроизводительности.

По источнику тепла

В зависимости от способа получения тепловой энергии выделяют несколько видов АБХМ.

• — На горячей воде. Применяются на объектах, где имеется источник нагретой воды с температурой, достаточной для работы оборудования. Часто используются совместно с когенерационными установками.
• — На паре. Отличаются высокой производительностью и применяются на промышленных предприятиях, где в технологических процессах используется пар.
• — Газовые. Работают за счет сжигания природного газа во встроенной горелке. Такие установки подходят для объектов, где отсутствует источник горячей воды или пара.
• — На вторичном (утилизируемом) тепле. Используют тепловую энергию, которая в обычных условиях теряется в ходе производственных процессов. Это позволяет повысить энергоэффективность предприятия и сократить эксплуатационные расходы.

По количеству ступеней

По конструкции рабочего цикла абсорбционные холодильные машины подразделяются на одно-, двух- и трехступенчатые.

• — Одноступенчатые. Имеют простую конструкцию и работают при сравнительно невысоких температурах источника тепла. Отличаются надежностью и широко применяются в системах кондиционирования и холодоснабжения.
• — Двухступенчатые. Более эффективно используют тепловую энергию и обладают повышенным коэффициентом производительности (COP). Рекомендуются для крупных коммерческих и промышленных объектов с высокой потребностью в холоде.
• — Трехступенчатые. Встречаются значительно реже. Обеспечивают максимальную энергоэффективность, однако имеют более сложную конструкцию и предъявляют повышенные требования к условиям эксплуатации.

По используемой рабочей паре

В современных АБХМ используются две основные рабочие пары.

• — Вода - бромид лития. Наиболее распространенный вариант. Вода выполняет функцию хладагента, а раствор бромида лития служит абсорбентом. Такие установки применяются в системах кондиционирования и холодоснабжения зданий, где требуется получение охлажденной воды с положительной температурой.
• — Аммиак - вода. Аммиак используется в качестве хладагента, а вода выполняет роль абсорбента. Такие машины способны работать при отрицательных температурах и применяются в пищевой, химической и других отраслях промышленности для технологического охлаждения.

Абсорбционные холодильные машины отличаются низким потреблением электроэнергии и возможностью использовать тепловую энергию вместо электрической. Благодаря этим особенностям они широко применяются на промышленных предприятиях, в системах когенерации и на объектах с постоянным источником горячей воды или пара. Однако, как и любое инженерное оборудование, АБХМ имеют не только преимущества, но и ряд ограничений, которые необходимо учитывать при выборе системы холодоснабжения.

Несмотря на более высокие капитальные затраты, абсорбционные холодильные машины способны существенно снизить эксплуатационные расходы. Наибольшую эффективность они демонстрируют на промышленных предприятиях и коммерческих объектах, где имеется постоянный источник тепловой энергии, который можно использовать для производства холода.

Абсорбционные холодильные машины используются на объектах, где требуется надежное и экономичное холодоснабжение, а также имеется доступ к источнику тепловой энергии. Наибольшую эффективность такие установки демонстрируют при использовании горячей воды, пара или вторичного тепла, которое образуется в процессе работы промышленного оборудования. Благодаря этому удается снизить потребление электроэнергии и сократить эксплуатационные расходы.

Промышленные предприятия

АБХМ широко применяются в металлургической, химической, нефтегазовой, машиностроительной, целлюлозно-бумажной и других отраслях промышленности. Они обеспечивают технологическое охлаждение оборудования и позволяют эффективно использовать избыточное тепло производственных процессов.

Объекты с когенерацией и тригенерацией

На электростанциях, котельных и предприятиях с когенерационными или тригенерационными установками абсорбционные холодильные машины преобразуют тепловую энергию в холод. Такой подход позволяет максимально эффективно использовать вырабатываемые энергоресурсы и повысить общую энергоэффективность объекта.

Коммерческие здания

Торговые центры, бизнес-центры, гостиницы, административные здания и спортивные комплексы используют АБХМ в составе центральных систем кондиционирования. Это особенно актуально для крупных объектов с высокой потребностью в холодоснабжении и постоянным источником тепловой энергии.

Медицинские и общественные учреждения

Абсорбционные холодильные машины устанавливают в больницах, медицинских центрах, университетах и других учреждениях, где важно обеспечить стабильную работу инженерных систем при минимальном уровне шума и высокой надежности оборудования.

Пищевая и фармацевтическая промышленность

На предприятиях пищевой и фармацевтической отрасли АБХМ применяются для охлаждения технологического оборудования, поддержания необходимых температурных режимов и обеспечения стабильности производственных процессов.

Независимо от сферы применения, эффективность абсорбционной холодильной машины во многом зависит от правильного подбора оборудования, расчета холодопроизводительности и особенностей инженерных систем объекта. Поэтому проектирование и выбор АБХМ рекомендуется выполнять с учетом теплового баланса предприятия и доступных источников энергии.

Абсорбционные холодильные машины являются эффективным решением для организации холодоснабжения на объектах, где имеется доступ к тепловой энергии. Использование горячей воды, пара, природного газа или вторичных энергоресурсов позволяет существенно снизить потребление электроэнергии, повысить общую энергоэффективность предприятия и сократить эксплуатационные расходы. Благодаря высокой надежности и длительному сроку службы АБХМ успешно применяются в промышленности, коммерческих зданиях и на объектах энергетики.

При выборе абсорбционной холодильной машины важно учитывать характеристики объекта, доступные источники тепла и требуемую холодопроизводительность. Грамотное проектирование, профессиональный монтаж и регулярное техническое обслуживание обеспечивают стабильную и безопасную работу оборудования на протяжении многих лет. Специалисты компании «Верные Решения» помогут подобрать оптимальное решение, разработать проект и выполнить внедрение системы с учетом особенностей вашего объекта.
